TESORAX

TRESSE CUIVRE RONDE ISOLEE

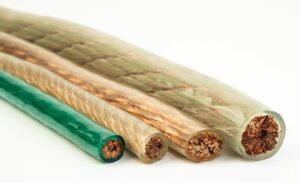

tresse cuivre

CONSTRUCTION

  • Conducteur : Cuivre nu ou étamé électrolytique recuit. Selon / EN 13602

  • Tressé : conducteurs en cuivre, câblés et torsadés ensemble, avec un pas conforme à la section ou à la couverture

  • Isolation :

    • PVC – Type TI-1 UNE-EN_50363-3

    • LSHF – Type TI-7 UNE-EN_50363-7

CARACTERISTIQUES

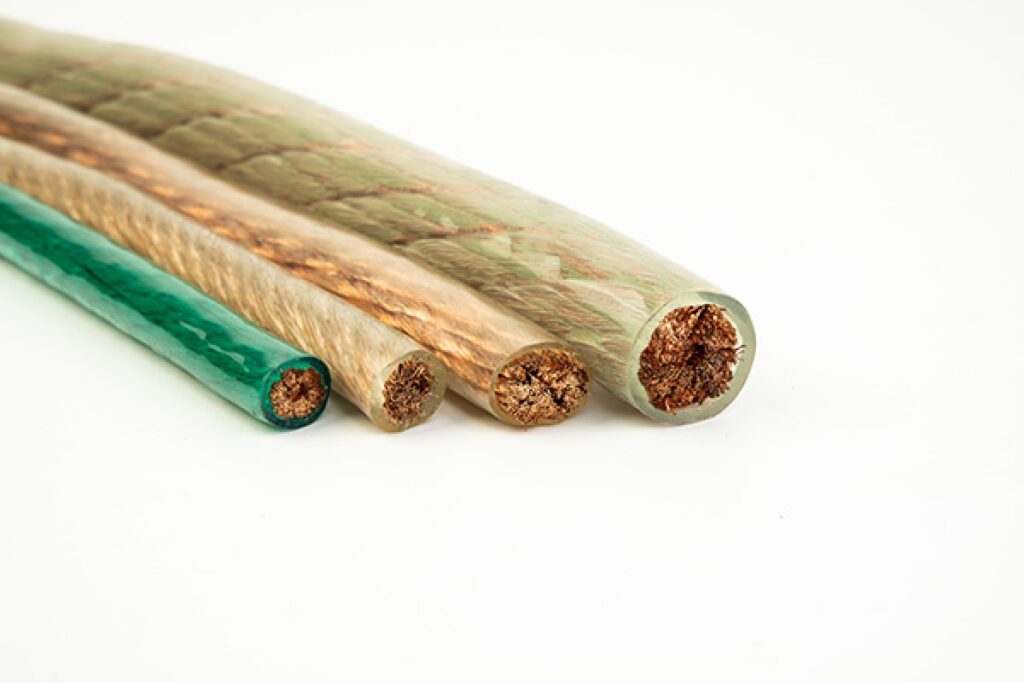

Les tresses rondes isolées sont des tresses constituées de fils de cuivre électrolytique recuits fins. Grande flexibilité et rayon de courbure réduit. Elles sont fabriquées avec des fils unitaires de Ø 0,10 mm et Ø 0,25 mm. La tresse en cuivre spiroïdale isolée donne plus de fermeté au câble final et à la géométrie.

  • Produit isolé avec différents matériaux :

    • Plastique (PVC ou LSHF)

    • Textile (nylon, polyester, etc.)

APPLICATIONS

Connecteurs, fabrication d’équipements électriques, raccordement électrique au sol, industrie de l’énergie pour éoliennes, générateurs, sous-stations, transformateurs, appareillages, turbines hydrauliques, disjoncteurs et redresseurs. Ils sont également utilisés dans les secteurs de l’automobile, de l’aérospatiale, des technologies de l’information et de l’armée.

DONNEES TECHNIQUES

1
Code référence
Section (mm²)
Ø Extérieur (mm)
Masse câble (g/m)
Resistance (Ω/km à 20ºC)
2
TRS-18-2,5
2,5
3,5
25
7,98
3
TRS-18-4
4
4
40
4,95
4
TRS-18-6
6
4,5
60
3,3
5
TRS-18-10
10
6
100
1,91
6
TRS-18-16
16
8
160
1,21
7
TRS-18-25
25
10
250
0,78
8
TRS-18-35
35
12
350
0,554
9
TRS-18-50
50
15
500
0,386
10
TRS-18-70
70
18
700
0,272
11
TRS-18-95
95
22
950
0,206
12
TRS-18-120
120
24
1200
0,161
13
TRS-18-150
150
26
1500
0,129
