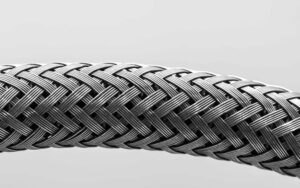

TRESSE POUR CÂBLE DE BLINDAGE
CONSTRUCTION
Conducteur : Cuivre nu ou étamé électrolytique recuit. Selon / EN 13602
Tressé : conducteurs en cuivre, toronnés ensemble, diamètre sur demande.
CARACTERISTIQUES
Les tresses pour câble blindé sont constituées de fils de cuivre électrolytique recuits fins. Grande flexibilité et rayon de courbure réduit. Elles sont fabriquées avec des fils unitaires de Ø 0,10 mm et Ø 0,25 mm.
APPLICATIONS
Les tresses pour câblage blindé peuvent être utilisées pour les câbles de blindage, les faisceaux de câbles (automobile), ainsi que les masses antiparasites.
DONNEES TECHNIQUES
Référence | Ø intérieur / Interior Ø (mm) | Nb de fils par groupe / Nb wires per braid (Uds) | Nb de groupe de fils / Nb of braids (Uds) | Nb fils total / Nb total wires | Masse (g/m) |
|---|---|---|---|---|---|
TA – 2 | 2 | 3 | 24 | 72 | 6 |
TA – 4 | 4 | 4 | 24 | 96 | 15 |
TA – 8 | 8 | 7 | 32 | 224 | 30 |
TA – 12 | 12 | 9 | 32 | 288 | 42 |
TA – 16 | 16 | 8 | 32 | 256 | 72 |
TA – 20 | 20 | 10 | 32 | 320 | 85 |
TA – 25 | 25 | 11 | 32 | 352 | 135 |
TA – 30 | 30 | 10 | 32 | 320 | 225 |
TA – 40 | 40 | 12 | 32 | 384 | 270 |
TA – 50 | 50 | 9 | 32 | 288 | 560 |
TA – 60 | 60 | 7 | 48 | 336 | 660 |
Autres diamètres sur demande
Conditionnement : Couronnes ou rouleaux suivant DIN 46.399 et selon le diamètre
Dimensions : Les spécifications sont données à titre d’information et sont susceptibles d’être modifiées
