TESORAX

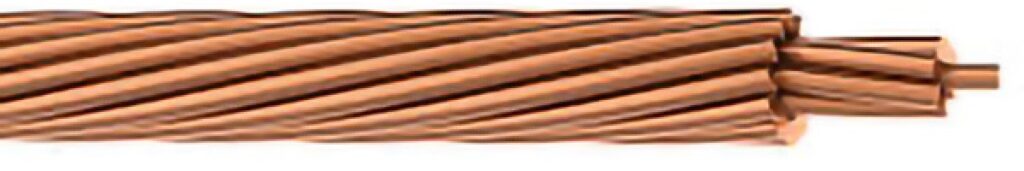

CABLE TERRE

CONSTRUCTION

  • Conducteur : Cuivre nu électrolytique recuit (Classe 2). Selon / CEI 60228.

  • Câblage : conducteurs disposés en couches concentriques. (7-19-37-61) Avec 2 directions de câblage gauche et droite (une par couche).

CARACTERISTIQUES

Les câbles Terre sont constitués de fils de cuivre électrolytiques rigides recuits. Classe 2 de la norme CEI 60228. Câblage de couches concentriques.

Ainsi, la différence par rapport aux câbles en cuivre est le fait que ces derniers sont beaucoup flexibles. Le câble Terre est en effet un câble rigide.

APPLICATIONS

Les câbles Terre sont destinés à être utilisés dans un système de mise à la terre. La mise à la terre est une pratique obligatoire à la fois dans les installations industrielles et domestiques, ainsi que dans l’exploitation des systèmes de production, de transport et de distribution d’énergie électrique.

DONNEES TECHNIQUES

Fil de cuivre nu Classe 2

Référence
Nb de fils
Section (mm²)
Ø extérieur (mm)
Masse (g/m)
Résistance cuivre (Ω/Km à 20°C)
C-16
7
16
5
135
1.15
C-25
7
25
5.9
212
0.727
C-35
7
35
7.1
296
0.524
C-50
7+12
50
8.5
402
0.387
C-70
7+12
70
10.8
569
0.268
C-95
7+12
95
12.5
836
0.193
C-120
7+12+18
120
14
1036
0.153
